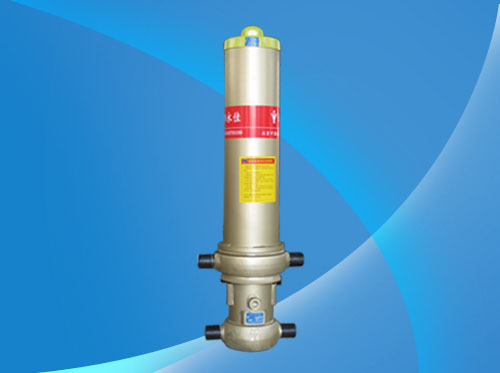

單作用套筒缸主要應用于自卸車，其規格如下表：
單作用套筒多級缸（前支頂）4TG180系列
|
型號 |
總長（mm） |
安裝距 （mm） |
行程 （mm） |
底軸 （mm） |
公稱壓力 （mpa） |
安裝形式 |
密封形式 |
|
4TG-E180×4000ZZ-L7 |
1427 |
325/345/425 |
4000 |
65 |
16 |
雙鉸軸 |
|
|
4TG-E180×4280ZZ-L7 |
1502 |
325/345/425 |
4280 |
65 |
16 |
雙鉸軸 |
|
|
4TG-E180×4650ZZ-L7 |
1596 |
325/345/425 |
4650 |
65 |
16 |
雙鉸軸 |
|
|
4TG-E180×5000ZZ-L7 |
1683 |
325/345/425 |
5000 |
65 |
16 |
雙鉸軸 |
|
|
4TG-E180×5390ZZ-L7 |
1803 |
325/345/425 |
5390 |
65 |
16 |
雙鉸軸 |
|
|
4TG-E180×5780ZZ-L7 |
1899 |
325/345/425 |
5780 |
65 |
16 |
雙鉸軸 |
|
|
4TG-E180×6180ZZ-L7 |
1982 |
325/345/425 |
6180 |
65 |
16 |
雙鉸軸 |
|
單作用套筒多級缸（前支頂）4TG195系列
|
型號 |
總長（mm） |
安裝距 （mm） |
行程 （mm） |
底軸 （mm） |
公稱壓力 （mpa） |
安裝形式 |
密封形式 |
|
4TG-E195×4280ZZ-L3 |
1520 |
325/345/425 |
4280 |
65 |
16 |
雙鉸軸 |
|
|
4TG-E195×4650ZZ-L3 |
1614 |
325/345/425 |
4650 |
65 |
16 |
雙鉸軸 |
|
|
4TG-E195×5000ZZ-L3 |
1701 |
325/345/425 |
5000 |
65 |
16 |
雙鉸軸 |
|
|
4TG-E195×5390ZZ-L3 |
1821 |
325/345/425 |
5390 |
65 |
16 |
雙鉸軸 |
|
|
4TG-E195×5780ZZ-L3 |
1917 |
325/345/425 |
5780 |
65 |
16 |
雙鉸軸 |
|
|
4TG-E195×6180ZZ-L3 |
2000 |
325/345/425 |
6180 |
65 |
16 |
雙鉸軸 |
|
單作用套筒多級缸（前支頂）5TG180系列
|
型號 |
總長（mm） |
安裝距 （mm） |
行程 （mm） |
底軸 （mm） |
公稱壓力 （mpa） |
安裝形式 |
密封形式 |
|
5TG-E180×5390ZZ-L7 |
1530 |
345 |
5390 |
65 |
16 |
雙鉸軸 |
|
|
5TG-E180×6300ZZ-L7 |
1704 |
343 |
6300 |
65 |
16 |
雙鉸軸 |
|
單作用套筒多級缸（前支頂）5TG195系列
|
型號 |
總長（mm） |
安裝距 （mm） |
行程 （mm） |
底軸 （mm） |
公稱壓力 （mpa） |
安裝形式 |
密封形式 |
|
5TG-E195×6300ZZ-L3 |
1720 |
343 |
6300 |
65 |
16 |
雙鉸軸 |
|
單作用套筒多級缸（前支頂）5TG210系列
|
型號 |
總長（mm） |
安裝距 （mm） |
行程 （mm） |
底軸 （mm） |
公稱壓力 （mpa） |
安裝形式 |
密封形式 |
|
5TG-E210×5780ZZ-L |
1623 |
345 |
5780 |
70 |
16 |
雙鉸軸 |
|
|
5TG-E210×6600ZZ-L |
1777 |
343 |
6600 |
70 |
16 |
雙鉸軸 |
|
|
5TG-E210×7130ZZ-L |
1877 |
486 |
7130 |
70 |
16 |
雙鉸軸 |
|
|
5TG-E210×7200ZZ-L |
1907 |
345 |
7200 |
70 |
16 |
雙鉸軸 |
|
